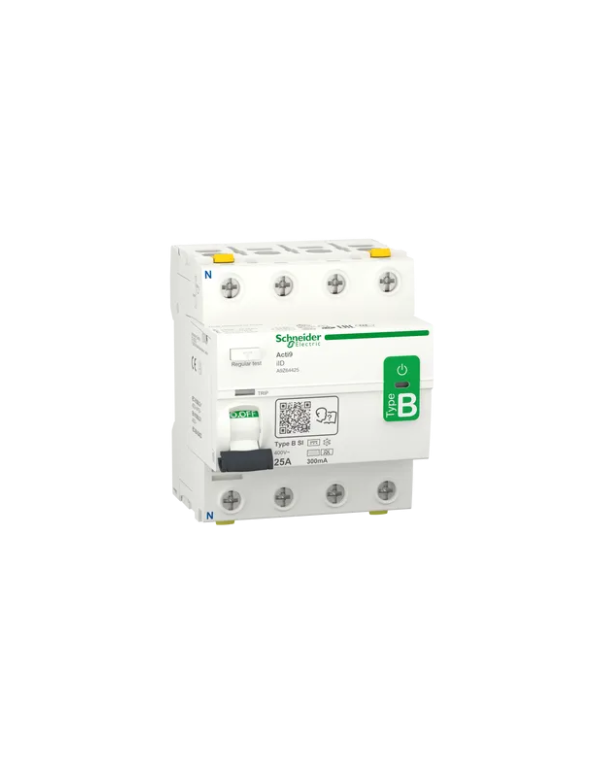

Interruttore automatico differenziale - 4P - 25A - 300mA - tipo B-SI

Ref: SE-4P-25A-300mA-B-SI-type

Specifiche tecniche: È un interruttore differenziale 4P (a quattro poli) con una corrente nominale di 25A e una sensibilità di dispersione a terra di 300mA. Progettato per applicazioni come impianti fotovoltaici, azionamenti a velocità 3P e ascensori, offre una protezione di tipo B-SI (Super Immunizzato).

Sicurezza e conformità: L'Acti9 iID protegge dalle scosse elettriche e dai rischi di incendio. Disconnette automaticamente i circuiti elettrici in caso di guasti a terra ed è conforme agli standard IEC/EN 61008-2-1 e IEC/EN 62423.

Caratteristiche innovative: Dispone di un esclusivo indicatore Visitrip per una facile identificazione dei guasti e di una finestra VisiSafe che indica la completa apertura dei poli per una manutenzione sicura. Ha inoltre una capacità nominale di interruzione e di produzione di 1500A e una corrente di cortocircuito condizionale di 10kA.

Durata e montaggio: Offre un'elevata durata con una resistenza elettrica di 15.000 cicli e meccanica di 20.000 cicli. L'RCCB è montabile su guida DIN, ha dimensioni compatte (72 mm x 88 mm x 79 mm, L x A x P) e supporta una serie di opzioni di connessione.

A9Z64425

L'Acti9 iID è un interruttore differenziale (RCCB) modulare e affidabile. È un interruttore automatico 4P con corrente nominale di 25A In, sensibilità alla dispersione a terra di 300mA e classe di protezione di tipo B-SI. Questo prodotto protegge dalle scosse elettriche per contatto indiretto e dai rischi di incendio. Svolge la funzione di disconnessione dei circuiti elettrici in caso di guasto a terra. L'esclusivo indicatore Visitrip riduce i tempi di intervento mostrando il dispositivo guasto con un indicatore meccanico sul frontale. Questo prodotto è inoltre dotato di una finestra VisiSafe con una striscia verde sulla ginocchiera che indica la completa apertura dei poli, consentendo la manutenzione a valle Questo prodotto è conforme agli standard IEC/EN 61008-2-1 e IEC/EN 62423. La capacità nominale di interruzione e di cortocircuito (Im/IΔm) è di 1500A. La corrente di cortocircuito nominale condizionale (Inc/IΔc) è di 10kA. Ha una resistenza elettrica fino a 15000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione operativa Ue è di 400VAC. È montabile su guida DIN. La larghezza in passi da 9 mm è di 8. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (L) 72 mm x (A) 88 mm x (P) 79 mm. Il peso è di 415 g. Secondo lo standard IEC 60529, il grado di protezione è IP20 e IP40 nell'involucro. La temperatura di funzionamento è compresa tra -25°C e 60°C. La temperatura di stoccaggio va da -40°C a 85°C.

Datasheet A9Z64425 (EN)
