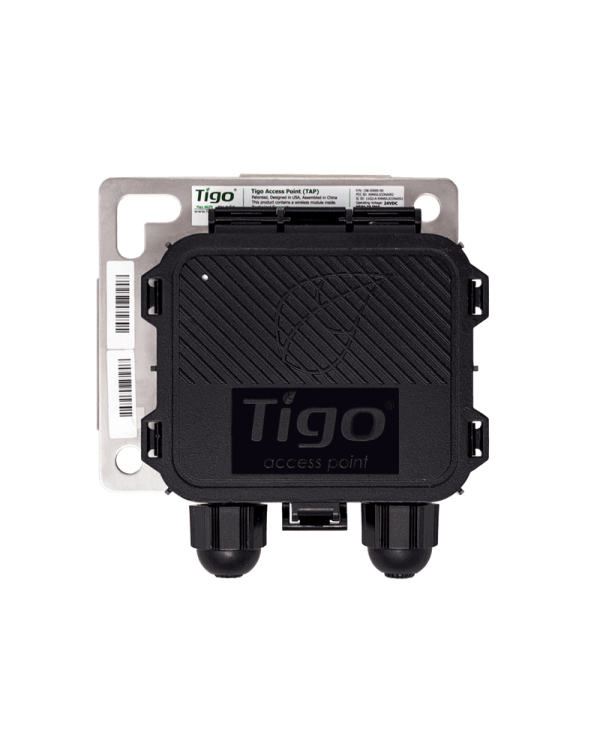

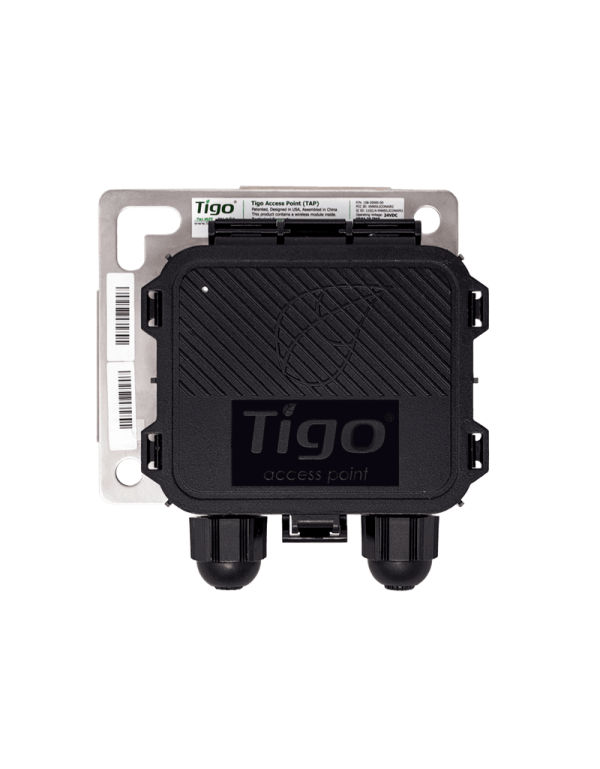

Tigo Access point (TAP)

Tigo Access point (TAP)

Tigo Access point (TAP)

Comprende antenna di comunicazione Gateway e Cloud Connect Advanced che registra e invia i dati gratuitamente ai server Tigo.

Con RS 485 porta di comunicazione, è anche possibile collegare l'inverter e raggruppare i dati da pannelli solari intelligenti o ottimizzatori così come il vostro inverter su stessa applicazione.

È anche tagliato da remoto produzione di pannelli solari direttamente dall'applicazione mobile smartphone.

Semplice configurazione dallo smartphone direttamente sul posto.

109,00€ Iva incl.

Questo prodotto non è più disponibile


Le spese trasporto saranno calcolate nel tuo carrello secondo la quantità e il luogo che avrete scelto. Trasporto gratuito a partire da 6.000€.
L'IVA viene calcolata in base al vostro paese. Creando il tuo account, l'aliquota IVA corretta verrà automaticamente adattata nel vostro carrello.

Crea un kit solare con questo prodotto!

Grazie al nostro configuratore gratuito, puoi realizzare il vostro kit solare per il vostro tetto.

Provalo >

Il gateway Tigo Energy fornisce comunicazioni wireless con ogni Cloud Connect Advanced. I gateway sono installati al centro dell’impianto con cui devono comunicare e possono essere facilmente montati dietro a un modulo oppure ad una struttura di fissaggio dei moduli.

Cloud Connect Advanced, uno dei data logger per gli impianti fotovoltaici più compatti al mondo, offre una visibilità eccezionale sui dati raccolti e trasmessi per un'analisi in tempo reale.

Le funzioni di Cloud Connect Advanced:

  • CCA è parte della piattaforma Tigo® che è supportata da tutti i principali produttori di inverter e moduli al mondo
  • Cloud Connect Advanced rende l'utilizzo ancora più rapido.
  • Permette agli installatori di utilizzare al meglio i loro dati sui sistemi e consente l'integrazione con i principali inverter del mercato.
  • Rende possibile la connessione Internet tramite Ethernet, Wi-Fi integrato, automatico e a costi minimi.
a:5:{i:0;a:2:{s:2:"id";i:1;s:7:"content";s:5124:"

Tigo energy

CAS N°1:

Voici le schéma de branchement de la COMMUNICATION GATEWAY avec des panneaux solaires intelligents. Les boites de jonction de ces panneaux solaires sont directement intégré aux panneaux. Vous réaliserez votre branchement de panneaux solaires en série en respectant la plage d'entrée de l'onduleur. L'antenne GATEWAY est installé sur le rail de fixation au plus proche des panneaux solaires. Vous branchez par cable RS485 au CLOUD CONNECT ADVANCED. Par connexion WIFI, vous connectez le CLOUD CONNECT au software TIGO.

Les boites de jonction intelligentes gèrent elles-mêmes l'optimisation de la performance de vos panneaux solaires afin de gagner jusqu'à 36,8% de plus de production (cas ombragé) et 3,2% dans une utilisation normale.

Tigo energy

INSTALLATION DE L'ANTENNE GATEWAY

L'antenne se trouve au centre de l'installation. Son rayon d'action est limité à 12m. Si vous avez des panneaux solaires à distance supèrieures à 12m, vous devez ajouter une seconde antenne GATEWAY.

Vous branchez l'antenne GATEWAY au CLOUD CONNECT ADVANCED par cable RS485 jusqu'à une distance de 1km.

Tigo energy

CAS N°2:

Voici le schéma de branchement de la COMMUNICATION GATEWAY avec les optimiseurs TIGO TS4.  Les optimiseurs TIGO sont connectés aux panneaux solaires. Vous réaliserez votre branchement de panneaux solaires en série en respectant la plage d'entrée de l'onduleur. L'antenne GATEWAY est installé sur le rail de fixation au plus proche des optimiseurs solaires. Vous branchez par cable RS485 au CLOUD CONNECT ADVANCED. Par connexion WIFI, vous connectez le CLOUD CONNECT au software TIGO.

Les optimiseurs TIGO ENERGY gèrent eux-mêmes l'optimisation de la performance de vos panneaux solaires afin de gagner jusqu'à 33% de plus de production (cas ombragé).

Tigo energy

CONNEXION DU CLOUD CONNECT

Le CLOUD CONNECT ADVANCED est connecté par RS485 à l'antenne GATEWAY. Par connexion WIFI, vous connectez le CLOUD CONNECT ADVANCED à internet. Il doit être alimenté par prise électrique. Sur le deuxième port RS485, vous connectez votre onduleur. Vérifiez bien la compatibilité du système TIGO ENERGY et votre onduleur directement sur le constructeur TIGO ENERGY.

Vous pouvez ainsi regrouper sur une plateforme de suivi toutes les données : La performance de vos panneaux (courant, tension, puissance, température,...) ainsi que les performances de votre onduleurs (production, puissance, température, tension,...).

Tigo Cloud connect

LEGENDE DES PORTS DE CONNEXION

AUX: Entrée auxiliaire afin de connecter des sondes de température ou ensolleilement supplémentaire.

RS485-1: Entrée pour connecter votre onduleur solaire et transmettre ses données sur les serveurs TIGO ENERGY. Branchez le port A et B du cable RS485 avec le port A et B du CLOUD CONNECT ADVANCED.

GATEWAY: Entrée pour connecter votre antenne GATEWAY installé sous vos panneaux solaires. Branchez le port A et B du cable RS485 avec le port A et B du CLOUD CONNECT ADVANCED.

RS485-2: Entrée pour connecter un deuxième onduleur solaire et transmettre ses données sur les serveurs TIGO ENERGY. Branchez le port A et B du cable RS485 avec le port A et B du CLOUD CONNECT ADVANCED.

POWER: Branchement pour le cable d'alimentation de votre CLOUD CONNECT ADVANCED.

";}i:1;a:2:{s:2:"id";i:2;s:7:"content";s:0:"";}i:2;a:2:{s:2:"id";i:3;s:7:"content";s:0:"";}i:3;a:2:{s:2:"id";i:4;s:7:"content";s:0:"";}i:4;a:2:{s:2:"id";i:5;s:7:"content";s:0:"";}}
a:5:{i:0;a:2:{s:2:"id";i:1;s:7:"content";s:4759:"

Téléchargez sur AppStore ou Google Play l'application TIGO ENERGY sur smartphone.

Créez votre compte TIGO ENERGY sur:

https://installations.tigoenergy.com/base/login/

et connectez vous sur votre application smartphone.

Pour la première configuration, vous devez sélectionner "SETUP NEW SYSTEM".

Le système vous questionne si vous utilisez une installation avec plus de 50 panneaux solaires intelligents ou 50 optimiseurs TIGO ENERGY.

Selectionnez "NO" si vous avez moins de 50 panneaux/optimiseurs sur votre installation.

L'application souhaite savoir si vous avez déjà configuré votre installation. Sélectionnez NO.

Vous êtes redirigé vers une carte listant toutes les installations supervisées. Cliquez sur CREATE NEW SYSTEM.

Entrez l'adresse de votre installation.

Vous êtes retourné dans le MENU de l'application. Avant de connecter vos panneaux solaires à l'application, vous devez vous connecter au WIFI du CLOUD CONNECT ADVANCED.

Lancez la recherche WIFI sur votre smartphone. Le signal de votre CLOUD CONNECT ADVANCED commence par : SM-XXXXXXXXXXXX.

Cliquez sur le réseau wifi votre CLOUD CONNECT ADVANCED. Après être connecté, retournez sur l'application TIGO ENERGY.

Dans le menu de l'application, cliquez sur DISCOVERY. L'application va rechercher vos panneaux solaires / optimiseurs pour les associer à l'application.
Automatiquement l'application détecte vos panneaux solaires / optimiseurs. Vous n'avez plus qu'à connecter votre système à l'application.
Dans le menu de l'application, vous allez pouvoir connecter le CLOUD CONNECT ADVANCED à internet. Cliquez sur INTERNET SETUP. Vous choississez parmis les 2 choix : Wireless (Wifi) ou Wired (cablé). Choississez l'une des 2 options et connectez à votre box internet.

Bravo, dès a présent vous suivez ainsi toute votre installation: Panneau solaire et Onduleur solaire. Vous avez un accès 24 / 24H de votre installation directement sur votre smartphone. Vous pouvez également suivre votre installation depuis votre ordinateur sur:

https://installations.tigoenergy.com/

";}i:1;a:2:{s:2:"id";i:2;s:7:"content";s:0:"";}i:2;a:2:{s:2:"id";i:3;s:7:"content";s:0:"";}i:3;a:2:{s:2:"id";i:4;s:7:"content";s:0:"";}i:4;a:2:{s:2:"id";i:5;s:7:"content";s:0:"";}}
